磨削加工特點(diǎn)
(1)切削刃不規(guī)則。切削刃的形狀和分布均處于不規(guī)則的隨機(jī)狀態(tài)，其形狀、大小各異，切削時(shí)為很大的負(fù)前角，刃端圓半徑也較大。
磨粒經(jīng)精細(xì)修整后，將產(chǎn)生的一些微小的切削刃，稱為微刀。
(2)切削厚度薄。切削厚度一般只有幾微米，因此，磨削加工表面可獲得較好的精度和較低的表面粗糙度值。
(3)磨削速度高。砂輪的線速度很高，常用的磨削速遞v=30~35m/s，高速磨削時(shí)可增至v-50~80m/s，目前已發(fā)展到v=120m/s。可獲得較高的金屬切除率，但同時(shí)也產(chǎn)生了砂輪強(qiáng)度、磨削溫度和切削液等特殊問(wèn)題。
(4)磨削溫度高。由于磨削速度高，使磨粒磨削點(diǎn)的瞬時(shí)溫度高達(dá)1000~1500℃。它不僅影響加工表面的質(zhì)量，也影響磨粒的破碎、磨損、切削黏附和熔化等。其他磨削區(qū)(砂輪與工件接觸區(qū))的平均溫度一般為500~800℃，對(duì)磨削表面殘余應(yīng)力、燒傷及裂紋等有影響。工件的平均溫度一般為幾十?dāng)z氏度。
(5)法向磨削力大于切向磨削力。磨削時(shí)作用于工件和砂輪之間的磨削力也可分解為切向力(Ft)、法向力(Fn)和軸向力(Fa)三個(gè)分力。與一般切削加工方法相比，其特點(diǎn)是Fn大于Ft，其比值Fn/Ft=1.5~4，隨工件材料、磨削方式的不同而比值不同。法向磨削力壓向工件，引起砂輪軸和工件變形，影響精度和表面質(zhì)量。
(6)磨削功率大。由于磨削的磨粒多，切削厚度小，而速度高，所以與一般切削加工相比，切除單位體積所需功率要大得多，為10~20倍。
磨削過(guò)程及切屑形成

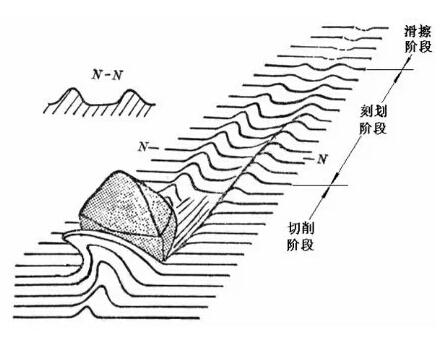

磨削過(guò)程及切屑形成大致分為三個(gè)階段。
第一階段：磨粒與工件開(kāi)始接觸，由于砂輪結(jié)合劑及工件、磨床系統(tǒng)的彈性變形，法向切削力很小，磨粒未能切入工件而僅在工件表面產(chǎn)品摩擦，工件表層產(chǎn)生熱應(yīng)力。此階段稱彈性摩擦和變形階段。
第二階段，由于砂輪切入量有所增加，法向切削力增大，磨粒已逐漸劃進(jìn)入工件，使部分材料向兩旁隆起，工件表面形成刻痕;但磨粒前刀面上未有切屑流出。此時(shí)除磨粒與工件間相互摩擦外，更主要得是材料內(nèi)部產(chǎn)生摩擦，工件表層不僅有熱應(yīng)力，而且有由于彈性和塑性變形所產(chǎn)生的應(yīng)力。此階段將影響工件表面粗糙度和表面燒傷、裂紋等缺陷。此階段稱刻劃階段。
第三階段，此時(shí)磨粒切削已達(dá)一定深度，法向切削力增至一定程度后，被切材料處沿剪切面滑移而形成切屑，并沿磨粒前刀面流出，在工件表層也產(chǎn)生熱應(yīng)力和變形應(yīng)力。此階段稱切削階段。
這單個(gè)階段，除了均可能產(chǎn)生熱應(yīng)力外，材料也可能產(chǎn)生由于相變而引起的應(yīng)力。
由于磨削深度不同，磨粒分布不均勻等原因，三個(gè)階段的比例是變化的。例如，磨削深度越大，切削作用所占比例也越大;磨粒在砂輪上分布不均勻，兩相鄰磨粒越近，則后一磨粒的工作狀況主要為彈性摩擦和變形。
磨粒切下的切屑非常細(xì)小(重負(fù)荷磨削除外)，一般分為帶狀切屑、碎片切屑和熔融的球狀切屑。
