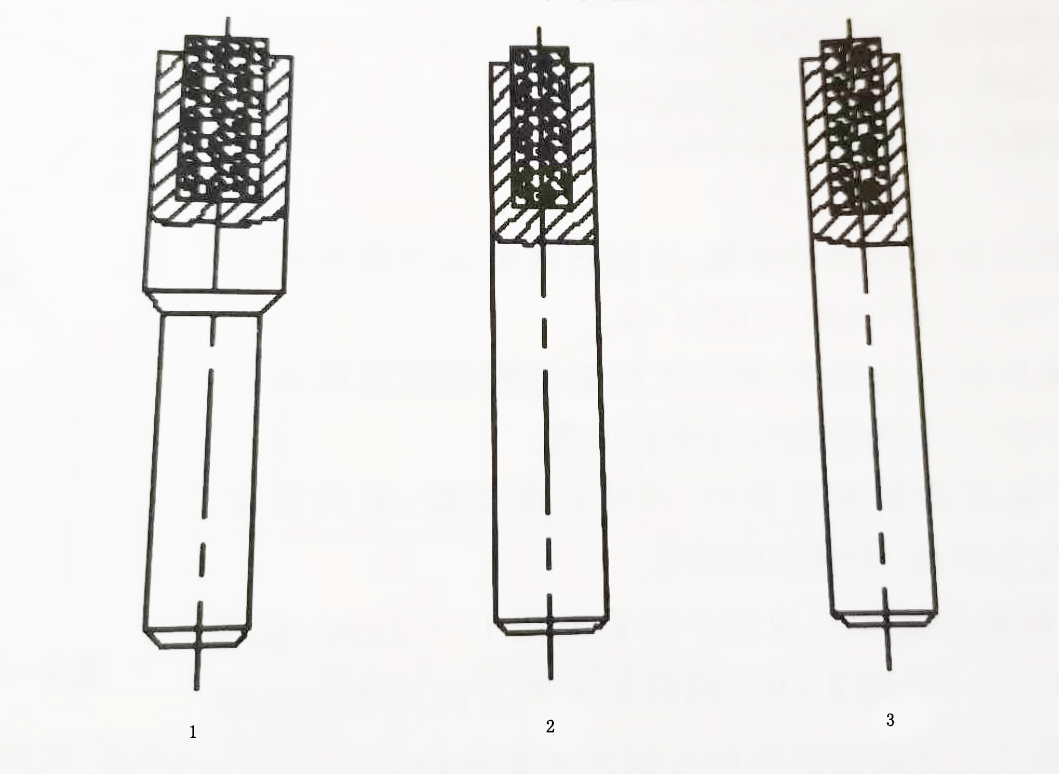

金剛石筆修整是由顆粒較小的碎粒金剛石或金剛石粉用結合力很強的合金結合起來，壓入特制的金屬刀桿上制成的。根據金剛石分布情況，金剛石筆有三種類型：層狀金剛石筆——金剛石顆粒成層狀分布(如圖1所示);鏈狀金剛石筆——金剛石顆粒成帶鏈式分布(如圖2所示);粉狀金剛石筆——金剛石顆粒呈不規(guī)則分布(如圖3所示)
金剛石筆類型
用金剛石筆修整砂輪時影響修整質量的因素很多，諸如金剛石的刃口形狀、金剛石的耐磨性、修整參數(修整進給量fd、砂輪修整轉數nsd、修整深度ad)、修整裝置、砂輪特性(磨料種類、硬度、粒度、組織、結合劑)以及磨削液等。

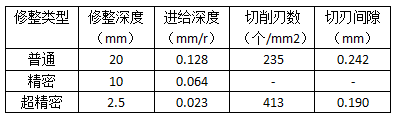

根據修整時的進給速度和修整深度的大小不同。砂輪工作表面將發(fā)生不同的改變。如果以獲得低的表面粗糙值為目標，修整時的修整深度ad和進給量fd均應取較小值，這樣方可使修整出來的新磨粒刃口精細地排列在砂輪表面上。下表表明了不同修整條件下可得到的不同砂輪表面狀態(tài)情況。在修整深度較大時，修整進給速度對被修整砂輪磨削所得加工表面粗糙度影響不大;在修整深度較小時，修整進給速度表現出明顯的影響。當一次修整的修整深度在40以下時，其總的修整深度大約為平均磨粒直徑的1/10~1/2，但是它不包括出去砂輪畸變的部分。
砂輪表面上切削刃數的變化
