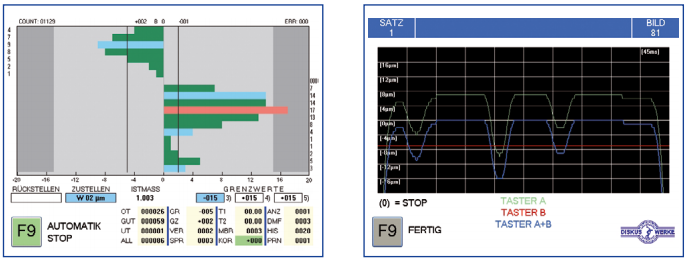

今天給大家簡單說一下迪斯庫斯雙端面磨床的自動在線測量系統。作為老牌的德國雙端面磨床企業，迪斯庫斯有自己研發生產的DISKUS LONIC 自動測量系統。該雙端面磨床主動在線測量系統借助計算機來輔助調節工件的磨削尺寸。迪斯庫斯雙端面磨床在線測量系統可以測量出0.1微米的厚度波動。

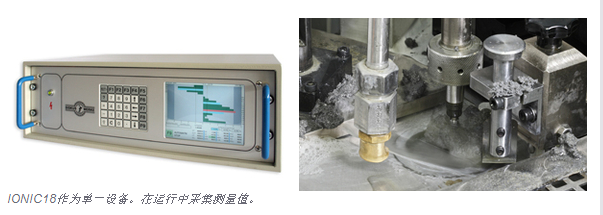

其實早在1948年迪斯庫斯雙端面磨床就有磨削過程調節系統，直到1985年，磨削過程調節還是要靠硬件來解決，隨著計算機在全球的普及應用，迪斯庫斯開發了一種軟解磨削過程調節系統。2007年新一代的在線測量控制系統IONIC18面市，該系統主要有西門子部件組成，可靠性高。
迪斯庫斯雙端面磨床自動測量系統工作原理：
迪斯庫斯在線測量系統一共有是2個測量頭：一個測量工件的上表面，用來控制工件的尺寸。一個測量下砂輪的上表面，用來公制下砂輪與導向板的水平位置。
首先將現在測量儀的測量頭與下砂輪上表面之間的位置變化變成電量變化，再反饋到下砂輪的進給系統給下砂輪的進給系統中去，采用傳感器作為轉換元器件，轉換的參數是將一個脈沖轉換成1微米。雙端面磨床測量儀的測量頭下砂輪的上表面與雙端面磨床要磨削工件的導向板在同一個水平面上。
雙端面磨床測量工件的測量頭將工件的尺寸變化為脈沖量，該脈沖量與脈沖信號的持久、信號的密度、信號的間隔相互反饋，這樣的脈沖信號通過自動分配器控制雙端面磨床摸頭的進給電磁鐵，從而實現砂輪的進給。
